    电流互感器和电压互感器的正确使用方法

    添加:qdytsk  添加时间:2017-10-09 09:37:41

    电流互感器和电压互感器的正确使用方法

    2017-10-07 岩天职业培训学院

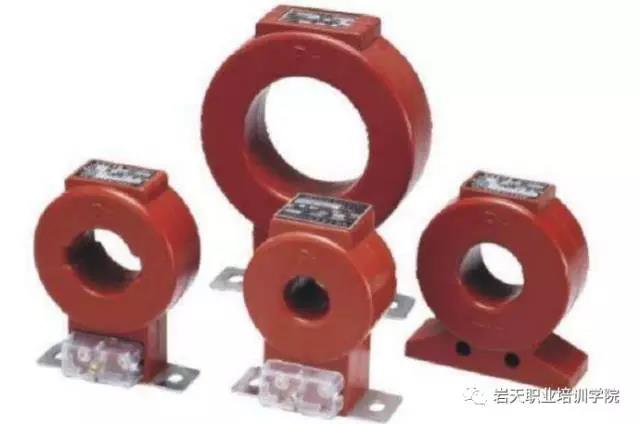

    电流互感器的正确使用

    (1)根据被测电流的大小选择电流互感器的额定电流比,也就是要使电流互感器的初级额定电流大于被测电流。这是在选择电流互感器中最需要注意的一点。此外要注意电流互感器的额定电压大小,选择时要与使用它的线路电压相适应。

    (2)与电流互感器配套使用的交流电流表应选5安的量程。通常与电流互感器配套用的此式电流表的刻度是按电流互感器的初级线圈额定电流标度的。这样的电流表标明了应该配用的电流互感器的额定变流比,在选用这种电流表时,就一定要和相应的电流互感器配套使用。

    (3)注意使测量仪表所消耗的功率不要超过电流互感器的额定容量。

    (4)电流互感器的初级串联接入被测电路,而它的次级则与测旦仪表连接。

    (5)电流互感器次级和铁芯都要可靠地接地。

    (6)电流互感器次级绝对不容许开路。

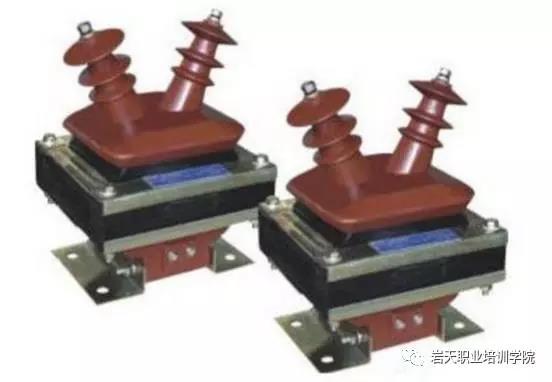

    电压互感器的正确使用

    (1)在选择互感器时,主要根据被测电压的高低选择电压互感器的额定变压比,也就是应该使所选用的电压互感器初级线圈的额定电压大于被测电压。

    (2)与电压互感器配套使用的测量仪表一殷应选100 伏的交流电压表。为了读数方便起见,通常盘式电压表是按所选用电压互感器的初级线圈额定电压刻度的,而在此仪表上标明了所需配用的电压互感器规格。因此我们选用这种电压表时就一定要选用相应的电压互感器来配套使用。

    (3)测量仪表所消耗的功率不要超过电压互感器的额定容量,否则将使互感器误差加大。

    (4)电压互感器的初级线圈与被测电压的电路并联,而它的次级线圈则与测量仪表联接。

    (5)电压互感器的初级线圈和次级线圈都要按保险丝,以防止意外的短路事故。电压互感器的次级线圈是不容许短路的,否则互感器将因过热而烧坏。

    (6)电压互感器的次级线圈、铁芯和外壳都要可靠地接地,这样,即使在绕组绝缘损纠;时,次级线圈一方对地的电压也不会升高,以前保人身和设备安全。
